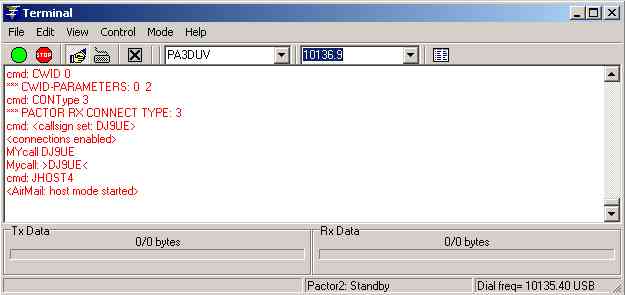

m linken Auswahlfeld (unter Help) des Airmail-Terminals kann man die Stationen auswählen, die man connecten möchte.
Diese Stationen stammen aus der Frequenzliste.
Nämlich die, die dort angekreuzt sind.
Im rechten Auswahlfeld kann man die Center-Frequenz der zu connectenden Station auswählen.
Wenn man das tut, (aber nur direkt danach) erscheint rechts unten
"Dial freq= ......... USB".
Das ist die Display-Frequenz (auch Dial-Frequenz genannt), die man am Display des TRX einstellen muss, um auf der oben ausgewählten Center-Frequenz QRV zu sein.




Die in der Frequenzliste angegebene Center-Frequenz ist die Mittenfrequenz des ausgesendeten Signalspektrums.
Die am TRX eingestellte Frequenz ist immer die (in SSB unterdrückte) Trägerfrequenz.
Das Audioband und damit die ausgesendete Center-Frequenz liegt in USB oberhalb der am TRX-Display angezeigten Trägerfrequenz.
Deshalb ist die in USB am Display des TRX eingestellte Frequenz kleiner (in LSB größer), als die gewünschte Center-Frequenz.

Die Differenz zwischen Center-Frequenz und Display-Frequenz (auch Offset genannt) beträgt für den PTC IIex 1500 Hz bzw. 1.5 kHz.
Für die Center-Frequenz 10136.9 kHz der Station PA0DUV muss also die Display-Frequenz 10136.9 kHz - 1.5 kHz = 10135.4 kHz am TRX (im Mode USB) eingestellt werden

Stellen Sie am TRX die ALC auf "fast" (TS-50: Menu A2)
Speichern Sie diese Einstellung zusammen mit der Display-Frequenz und dem Mode "USB" in einem Speicher-Kanal des TRX.
